激光錫焊中激光與工件角度對焊接有什么影響

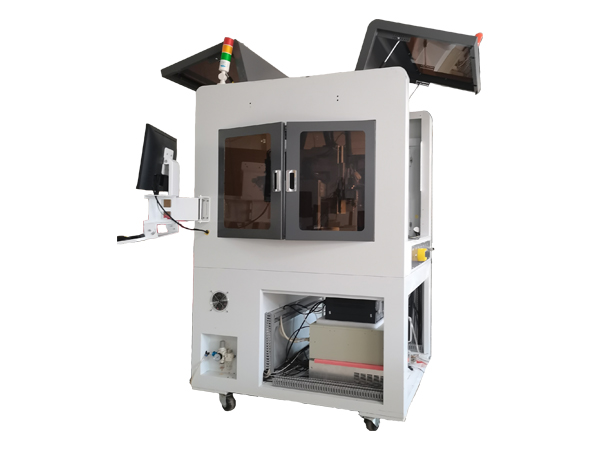

電子制造工藝持續邁向精密化、微型化的進程中，激光錫焊技術憑借其局部加熱、非接觸操作及高精度定位等突出優勢，已成為現代電子生產線上不可或缺的關鍵工藝。松盛光電作為行業的領軍者，其激光錫球焊標準機以卓越的性能，在解決微小間距與復雜結構焊接難題方面發揮著重要作用。而在激光錫焊的眾多關鍵要素中，激光與工件的角度對焊接效果有著至關重要且多元的影響，這一因素在實際生產中值得深入探究。?

一、激光錫焊的行業背景與技術優勢?

　(一)行業背景?

隨著 5G 通信、人工智能、物聯網等新興技術的蓬勃發展，電子設備正以前所未有的速度向小型化、輕量化、高性能化方向演進。從智能手機、可穿戴設備到工業控制主板、醫療設備，各類電子產品對內部電子元件的集成度與焊接精度提出了近乎嚴苛的要求。傳統焊接技術，如烙鐵焊、波峰焊等，在面對微小尺寸的焊點、復雜的電路板結構以及對熱敏感的元件時，逐漸顯得力不從心。據統計，在 0.2mm 以下焊盤間距的焊接任務中，傳統焊接方法的良品率僅能維持在 70% - 80%，難以滿足大規模生產的高質量需求。而激光錫焊技術的出現，為這一困境提供了有效的解決方案，其市場應用規模正以每年 20% - 25% 的速度增長。?

　(二)技術優勢?

局部加熱與熱影響區?。杭す忮a焊能夠?qū)崿F(xiàn)精準的局部加熱，將熱量集中在焊接部位，熱影響區可控制在極小范圍，一般能低至 0.2mm2。這對于保護周邊對溫度敏感的電子元件，如集成電路芯片、熱敏電阻等具有重要意義，有效避免了因過熱導致的元件性能劣化或損壞。?

非接觸式操作：采用非接觸式的焊接方式，避免了傳統接觸式焊接中因機械壓力或摩擦對工件造成的損傷，特別適用于微小、脆弱的電子元件焊接。例如，在焊接 0.15mm 以下的超精細芯片引腳時，非接觸式的激光錫焊能夠確保引腳不受外力影響，保證焊接質量和元件的完整性。?

高精度定位：松盛光電的激光錫球焊標準機定位精度高達 0.15mm，能夠精確地將激光能量聚焦在目標焊點上，實現高精度的焊接。在高密度互連(HDI)電路板的焊接中，可精準處理最小焊盤尺寸為 0.15mm、焊盤間距僅 0.25mm 的復雜焊接任務，有效提高了電路板的電氣連接可靠性和信號傳輸穩定性。?

二、激光與工件角度對能量吸收與反射的影響?

(一)垂直入射時的能量吸收?

當激光垂直于工件表面入射時，根據光學原理，此時激光能量的反射損失相對最小，能夠最大程度地被錫料或焊點吸收。以常見的銅質焊盤為例，銅具有較高的反射率，但在激光垂直入射時，更多的能量能夠穿透表面，作用于錫膏，使其迅速熔化。通過實驗數據對比，在垂直入射條件下，對于 975nm 波長的激光，約 80% - 85% 的能量能夠被有效吸收用于焊接，為形成良好的焊點提供了充足的能量基礎。?

　(二)傾斜入射時的能量反射與吸收變化?

當激光與工件表面存在一定夾角，如 30° 時，根據菲涅爾反射定律，反射光的比例會隨著入射角的增大而顯著增加。這意味著實際用于焊接的有效激光能量大幅減少。實驗表明，在 30° 夾角下，激光能量的反射率可從垂直入射時的 15% - 20% 上升至 35% - 40%，導致用于熔化錫膏的能量不足。為了達到與垂直入射時相同的焊接效果，需要延長焊接時間或提高激光功率。然而，延長焊接時間可能會導致熱影響區擴大，對周邊元件造成潛在風險;提高激光功率則可能引發其他問題，如錫料飛濺、焊點過熱等。?

三、能量分布對焊點形態與質量的影響?

　(一)垂直照射下的均勻能量分布與焊點形態?

垂直照射時，激光能量在焊點區域呈現相對均勻的分布狀態。這種均勻的能量輸入使得錫膏能夠在合適的溫度和能量下均勻熔化，與工件表面的金屬充分融合，從而有助于形成規則、飽滿的焊點。在顯微鏡下觀察垂直焊接的焊點，可發現焊點的輪廓清晰、邊緣整齊，錫料在焊點周圍均勻分布，與焊盤和元件引腳之間形成良好的冶金結合，焊點的強度和電氣性能都能得到有效保障。?

　(二)傾斜照射下的能量分布不均與焊點缺陷?

當激光以 30° 角入射時，能量分布呈現明顯的不均勻性。激光在焊點上產生傾斜的能量分布，導致焊點一側吸收的能量過多，出現熔化過度的現象，而另一側則由于能量不足，熔化不充分，甚至可能出現虛焊。在焊接微小電子元件引腳時，這種不均勻的能量分布可能導致引腳一側的錫堆積過高，形成較大的錫瘤，影響元件的電氣性能和后續組裝;而另一側則可能因虛焊導致連接不可靠，在產品使用過程中出現斷路等故障。通過對傾斜焊接焊點的 X 射線檢測發現，與垂直焊接相比，傾斜焊接的焊點內部氣孔率增加了 3 - 5 倍，嚴重影響了焊點的質量和可靠性。

四、對焊接精度與一致性的影響?

(一)垂直焊接對高精度控制的優勢?

垂直焊接在精確控制激光焦點位置方面具有顯著優勢。在電路板等對焊接精度要求極高的工件焊接中，確保激光焦點準確作用在焊點處是保證焊接質量的關鍵。松盛光電激光錫焊通過先進的光學聚焦系統和高精度的運動控制機構，能夠在垂直焊接時將焦點位置的偏差控制在極小范圍內，一般可達 ±0.01mm。這種高精度的焦點控制使得激光能量能夠精準地作用在焊點上，精確控制錫膏的熔化范圍和深度，對于焊接芯片引腳等微小元件，能夠有效保證焊接的準確性和一致性，大幅提高產品的良品率。?

(二)傾斜焊接時焦點控制難度與焊接精度挑戰?

當激光與工件夾角為 30° 時，焦點位置的控制難度大幅增加。由于激光束的傾斜，焦點在工件上的位置與垂直入射時存在明顯差異，且在焊接過程中，微小的位移或振動都可能導致焦點偏離焊點。例如，在進行高精度的表面貼裝元件(SMD)焊接時，焦點位置的偏差可能導致焊接短路或開路等嚴重問題。據實際生產數據統計，在傾斜 30° 焊接 SMD 元件時，焊接缺陷率比垂直焊接時增加了 15% - 20%，嚴重影響了生產效率和產品質量。為了克服這一問題，需要更加復雜的焦點補償算法和高精度的實時監測系統，增加了設備的成本和技術復雜性。?

五、特殊工藝需求下的角度應用與參數優化?

(一)特殊形狀元件焊接的角度選擇?

在一些特殊的工藝需求下，如對特殊形狀的電子元件進行焊接時，可能需要激光與工件保持一定的夾角。例如，對于一些具有傾斜引腳或異形結構的元件，垂直焊接可能無法滿足焊接要求，此時選擇合適的傾斜角度能夠使激光能量更好地作用于焊接部位。但在這種情況下，需要充分考慮角度對能量吸收、分布和焦點控制的影響，并通過調整激光功率、焊接時間、光斑大小等參數來彌補角度帶來的不利影響。?

(二)參數優化實例與效果?

以焊接一種具有 45° 傾斜引腳的傳感器元件為例，松盛光電技術團隊通過大量實驗，對激光功率、焊接時間和光斑大小進行了優化。在激光與工件夾角為 45° 時，將激光功率從垂直焊接時的 80W 提高到 120W，焊接時間從 0.2s 延長至 0.3s，并適當增大光斑直徑，從 0.3mm 調整為 0.4mm。經過優化后，焊點質量得到顯著改善，與垂直焊接的效果相當，良品率從初始的 60% 提升至 90% 以上。這一實例表明，在特殊工藝需求下，通過合理的參數優化，能夠在一定程度上克服激光與工件角度對焊接的不利影響，實現良好的焊接效果。?

六、結論與展望?

激光與工件的角度在激光錫焊過程中對焊接效果有著多方面的深刻影響。垂直焊接在能量吸收、能量分布均勻性、焦點控制以及焊接精度等方面具有明顯優勢，是大多數常規焊接任務的首選方式。然而，在面對特殊形狀元件或復雜結構的焊接需求時，通過合理調整激光與工件的角度，并對焊接參數進行優化，也能夠?qū)崿F(xiàn)良好的焊接效果。隨著電子制造技術的不斷發展，對激光錫焊技術的精度、效率和可靠性要求將持續提高。松盛光電將繼續深耕激光錫焊技術領域，不斷優化設備性能和焊接工藝，為電子制造行業提供更加先進、高效、可靠的焊接解決方案，助力行業邁向更高的發展階段。
