0.15mm超細焊盤激光錫焊的解決方案

在當今科技飛速發展的時代，電子設備正以前所未有的速度朝著小型化、高集成化的方向演進。從我們?nèi)粘Ｊ褂玫闹悄苁謾C、智能手表，到醫療領域的精密植入式設備，再到半導體行業的先進芯片封裝，對電子元件的尺寸要求越來越小，而這其中，焊盤尺寸的不斷縮小成為了推動電子產品進一步微型化的關鍵因素之一。當焊盤尺寸縮小至 0.15mm 這一超細級別時，焊接技術面臨著諸多前所未有的全球性挑戰。本文將深入剖析這些挑戰，并詳細介紹目前行業內領先的解決方案，特別是松盛光電激光錫焊在這一領域所取得的突破性成果。

一、全球技術挑戰

(一)熱管理難題

隨著焊盤尺寸縮小到 0.15mm，其散熱面積大幅減小，導致在焊接過程中熱量極易積聚。傳統焊接技術，如烙鐵焊、熱風焊等，在面對如此微小的焊盤時，熱影響區往往過大。據相關數據顯示，傳統工藝在 0.3mm 以下焊盤焊接時，熱影響區通常大于 200μm 。以醫療電子設備中的植入式傳感器為例，其 0.15mm 的焊盤周邊可能分布著對溫度極為敏感的元件，過高的溫度不僅可能損傷這些敏感元件，導致設備報廢，增加高達 45% 的成本，還可能改變傳感器的性能參數，影響其檢測的準確性和可靠性。對于一些采用 PI(聚酰亞胺)基板的電子產品，PI 基板的耐溫性通常僅為 260℃，傳統焊接工藝產生的高熱量極易導致基板碳化，從而嚴重影響產品質量。

(二)焊接精度與可靠性挑戰

在 0.15mm 超細焊盤上實現精確焊接是一項極具挑戰性的任務。由于焊盤尺寸極小，對焊接設備的定位精度要求極高。傳統焊接設備的定位精度往往難以滿足要求，導致焊接偏差，容易出現虛焊、短路等缺陷。例如，在傳統的人工焊接中，即使是經驗豐富的焊工，在面對 0.15mm 焊盤時，其焊接速度也小于 0.5 秒 / 點，且很難保證焊點的一致性和可靠性。在量產過程中，這種低效率和低可靠性的焊接方式根本無法滿足市場對產品數量和質量的需求。同時，對于一些需要承受頻繁插拔或機械振動的電子產品，如 5G 光模塊光纖陣列，其 0.18mm 焊盤間距要求焊點在承受 10 萬次插拔后信號損耗小于 0.1dB，而傳統工藝在這方面的波動往往大于 20%，無法滿足嚴苛的性能要求。

(三)材料兼容性與選擇困境

隨著焊盤尺寸的減小，對焊接材料的要求也變得更加苛刻。一方面，需要焊接材料能夠在極小的焊盤上實現良好的潤濕性和冶金結合，以確保焊接的可靠性。另一方面，還需要考慮焊接材料與焊盤以及周邊元件材料的兼容性。例如，在一些高端電子產品中，可能會使用多種不同材質的元件和基板，傳統的焊接材料可能無法同時與這些材料實現良好的結合，從而影響焊接質量。此外，對于一些對環保要求極高的行業，如醫療電子和航空航天，還需要焊接材料滿足無鉛無鹵等環保法規要求，這進一步增加了材料選擇的難度。

　(四)量產效率與成本壓力

在追求高精度焊接的同時，如何提高量產效率并降低成本也是全球面臨的重要挑戰。對于 0.15mm 超細焊盤焊接，傳統工藝的低效率使得大規模生產難以實現。例如，在高端影像設備制造領域，某國際相機模組廠商在面對 0.2mm 超細焊盤(間距 0.2mm)焊接時，傳統工藝的焊接速度僅為 0.8 點 / 秒，無法滿足年產 150 萬片的產能需求。而且，傳統工藝的高廢品率和材料浪費也導致成本居高不下。以錫料利用率為例，傳統工藝的錫料利用率通常僅為 85%，這意味著每年會產生大量的材料浪費成本。在市場競爭日益激烈的今天，如何在保證焊接質量的前提下，提高量產效率并降低成本，成為了企業能否在行業中立足的關鍵。

二、創新解決方案

(一)松盛光電激光錫焊技術

超精密光路系統

松盛光電激光錫焊的激光錫球焊設備配備了超精密光路系統，擁有 915nm(半導體)/1070nm(光纖)兩種波長可供選擇。其中，半導體激光器功率范圍在 60 - 150W，適配錫球直徑為 0.15 - 0.6mm，能夠?qū)崿F(xiàn)熱輸入的精準可控，非常適合對熱影響敏感的 0.15mm 超細焊盤焊接。光纖激光器功率可達 200W，具有更強的穿透力，適用于焊接不銹鋼、可伐合金等高反射材料。該光路系統的光斑直徑可在 20 - 50μm 范圍內連續可調，能量穩定性小于 3‰ 。通過多焦點動態補償技術，能夠有效消除焊接邊緣的熱累積現象，其全自研的高精度環形光斑設計更是為精密焊接提供了有力保障，確保在 0.15mm 超細焊盤上實現高質量的焊接。

智能供料控制

為滿足 0.15mm 超細焊盤焊接對錫球的特殊要求，松盛光電激光錫焊提供直徑范圍為 0.15mm - 0.8mm 的全球最小商用錫球，供料精度高達 ±0.5μm 。設備采用自清潔陶瓷噴嘴設計，極大地延長了噴嘴的使用壽命，使其高達 50 萬次。這種智能供料控制不僅能夠精確地將錫球輸送到焊接位置，還能保證錫球的純凈度和穩定性，避免因錫球雜質或供料不穩定而導致的焊接缺陷，為 0.15mm 超細焊盤焊接提供了可靠的材料供應保障。

運動系統

松盛光電激光錫焊設備的運動系統具備卓越的性能。其定位精度可達 ±1μm，能夠在極小的空間內實現精準定位，確保激光束準確地作用于 0.15mm 超細焊盤上。運動速度極快，僅需 0.05 秒即可完成一個焊點的焊接，大大提高了生產效率。該系統還支持 Z 軸 0.1mm 高度差補償?shù)娜S焊接，能夠適應各種復雜的焊接場景，如曲面焊接等。在面對具有一定高度差或曲面形狀的 0.15mm 超細焊盤時，六維運動系統能夠通過精確的 Z 軸高度補償，保證焊接質量的一致性和可靠性。

(二)先進的視覺定位與檢測技術

高分辨率 CCD 視覺定位系統

為實現 0.15mm 超細焊盤的精準焊接，先進的視覺定位系統至關重要。松盛光電激光錫焊設備采用了 500 萬像素的高分辨率 CCD 相機作為視覺定位系統的核心。該相機能夠捕捉到極其細微的圖像細節，配合先進的圖像處理算法，定位精度可達 ±0.02mm 。在焊接過程中，視覺定位系統能夠?qū)崟r監測焊盤和錫球的位置，將數據反饋給控制系統，以便及時調整焊接參數，確保焊接的準確性。例如，在智能手表生物電極 0.16mm 焊盤的焊接中，通過部署 CCD 視覺在線檢測系統，能夠?qū)崟r檢測焊接質量，及時發現并糾正可能出現的焊接缺陷，使焊接良率從傳統工藝的 78% 提升至 99.4%。

深度學習輔助質量檢測

除了高精度的視覺定位，松盛光電激光錫焊還引入了深度學習技術用于焊接質量檢測。基于 10 萬 + 焊點數據庫，建立深度學習模型，能夠?qū)附舆^程中的氣孔、虛焊等風險進行預測，并自動優化焊接參數。該模型通過對大量焊接數據的學習和分析，能夠準確識別出各種焊接缺陷的特征，從而在焊接過程中提前預警并采取相應的措施，有效提高焊接質量的穩定性和可靠性。例如，在半導體封裝中的晶圓級 Chiplet 互連焊接中，通過深度學習輔助質量檢測，能夠確保焊點高度一致性達到 ±1μm，滿足 3D 堆疊對焊點高精度的需求。

(三)特殊環境與材料優化方案

真空環境激光焊接

在一些對焊接質量要求極高的應用場景，如 5G 光模塊光纖陣列焊接，松盛光電激光錫焊采用真空環境激光焊接技術。在真空環境下(氧含量小于 5ppm)，能夠有效減少焊點的氧化，提高焊接質量。同時，搭配 AuSn20 焊料和梯度能量控制技術，能夠使焊點強度提升至 250MPa，超出行業標準 80% 。這種特殊環境下的焊接方案，能夠滿足 5G 光模塊光纖陣列 0.18mm 焊盤間距需承受 10 萬次插拔且信號損耗要求小于 0.1dB 的嚴苛挑戰，助力客戶獲得世界 500 強一級供應商資質。

無鉛無鹵環保材料應用

為滿足醫療電子、航空航天等行業對環保的嚴格要求，松盛光電激光錫焊積極推廣無鉛無鹵工藝。在焊接材料選擇上，采用符合 RoHS 2.0 與 REACH 法規的環保材料，確保在 0.15mm 超細焊盤焊接過程中，不會對環境和人體造成危害。例如，在醫療電子的植入式傳感器(焊盤 0.15mm，耐體液腐蝕)和微創手術器械(焊點壽命大于 50 萬次彎折)的焊接中，零助焊劑工藝不僅保證了焊接質量，還符合醫療行業對材料安全性和生物兼容性的要求。

(四)高效的自動化與柔性生產方案

模塊化設備設計與升級能力

松盛光電激光錫焊設備采用模塊化設計理念，具備強大的升級能力?；A(chǔ)款設備可在 48 小時內加裝真空艙，升級為適用于醫療級焊接需求的設備。單工位設備能夠無縫對接 MES 系統，升級為全自動產線，滿足企業不同階段的生產需求。這種模塊化設計和升級能力，不僅降低了企業的設備采購成本，還提高了設備的通用性和靈活性，使企業能夠根據市場需求快速調整生產方案，提高生產效率。

自動化生產線集成與優化

在實際生產中，松盛光電激光錫焊能夠為企業提供自動化生產線集成與優化方案。以某國際相機模組廠商為例，該廠商面臨 0.2mm 超細焊盤(間距 0.2mm)焊接的工藝瓶頸，松盛光電激光錫焊為其提供了 3 臺 DY - 系列定制設備組成柔性產線，并集成 MES 系統實現生產數據實時監控。通過優化參數組合 20 余次，將焊接良率從 98.5% 提升至 99.2% 。同時，終檢采用 AOI(自動光學檢測)+X - Ray 檢測技術，并建立追溯系統，記錄每片 FPC 的焊接參數與質量數據，實現全流程可追溯。此外，錫料利用率從傳統工藝的 85% 提升至 99%，年節省成本 120 萬元，有效提高了企業的生產效率和經濟效益。

三、實際應用案例

　(一)智能手表傳感器焊接

智能手表作為可穿戴設備的代表，其內部集成了多種傳感器，如生物電極傳感器用于監測心率、血壓等生理數據。這些傳感器的焊盤尺寸通常非常小，如生物電極的焊盤尺寸可達 0.16mm 。傳統焊接工藝在焊接此類焊盤時，存在嚴重的虛焊問題，虛焊率高達 22%，并且由于熱損傷，會使傳感器靈敏度下降 35% 。松盛光電激光錫焊采用 DY 系列激光錫球焊設備，部署 CCD 視覺在線檢測系統，通過精確控制焊接參數，使焊接良率從 78% 大幅提升至 99.4% 。焊接速度也達到了 0.3 秒 / 點，不僅提高了產品質量，還滿足了大規模生產的需求，為智能手表制造商提供了可靠的焊接解決方案。

　(二)5G 光模塊焊接

隨著 5G 通信技術的快速發展，5G 光模塊作為核心部件，對其性能和可靠性提出了極高的要求。5G 光模塊的焊盤間距通常為 0.18mm，需要承受 10 萬次插拔且信號損耗要求小于 0.1dB 。松盛光電激光錫焊采用激光焊接技術，搭配 AuSn20 焊料和梯度能量控制，使焊點強度提升至 250MPa，超出行業標準 80% 。通過嚴格控制焊接過程中的各項參數，成功解決了 5G 光模塊焊接的難題，助力客戶獲得世界 500 強一級供應商資質，為 5G 通信產業的發展提供了有力支持。

　(三)醫療電子設備焊接

醫療電子設備，如植入式傳感器和微創手術器械，對焊接質量和安全性要求極高。植入式傳感器的焊盤尺寸通常為 0.15mm，且需要具備耐體液腐蝕的性能。微創手術器械的焊點則需要承受大于 50 萬次彎折的壽命要求。松盛光電激光錫焊設備采用零助焊劑工藝，結合特殊的材料選擇和焊接參數優化，能夠滿足醫療電子設備的這些嚴苛要求。在實際應用中，為醫療設備制造商提供了高質量、可靠的焊接解決方案，確保了醫療電子設備的安全性和有效性。

　(四)半導體封裝焊接

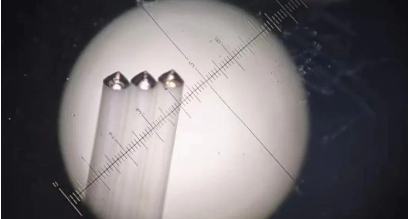

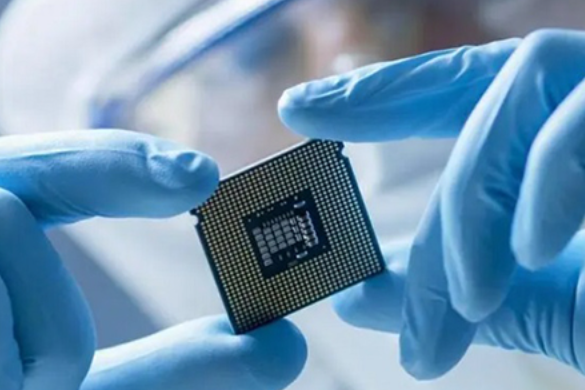

在半導體封裝領域，晶圓級 Chiplet 互連焊接對焊點的精度和一致性要求極高。松盛光電激光錫焊設備通過其六維運動系統的高精度定位和先進的視覺定位與檢測技術，能夠?qū)崿F(xiàn)焊點高度一致性 ±1μm，滿足 3D 堆疊對焊點的嚴格要求。在實際生產中，為半導體制造商提高了封裝良率，降低了生產成本，推動了半導體封裝技術的發展。

　四、未來展望

隨著科技的不斷進步，電子產品的小型化和高集成化趨勢將持續加劇，0.15mm 超細焊盤焊接技術也將面臨更多的挑戰和機遇。未來，松盛光電激光錫焊將繼續加大研發投入，不斷優化現有技術，提升設備性能。例如，進一步提高激光錫球焊設備的焊接精度和速度，降低熱影響區，開發更先進的焊接材料和工藝，以滿足不斷變化的市場需求。同時，隨著人工智能、大數據等新興技術的不斷發展，松盛光電激光錫焊將積極探索這些技術在焊接領域的應用，實現焊接過程的智能化控制和質量預測，為全球電子制造行業提供更加高效、可靠、智能的焊接解決方案。

在全球技術挑戰面前，松盛光電激光錫焊憑借其卓越的創新能力和先進的技術解決方案，在 0.15mm 超細焊盤焊接領域取得了顯著的成果。通過不斷突破技術瓶頸，為電子制造、醫療、通信等多個行業提供了關鍵的技術支持，推動了行業的發展和進步。如果您在 0.15mm 超細焊盤焊接方面遇到難題，或者希望了解更多關于松盛光電激光錫焊技術的信息，歡迎隨時聯系我們。我們擁有專業的技術團隊，將竭誠為您服務，為您的企業發展提供有力的技術保障。
